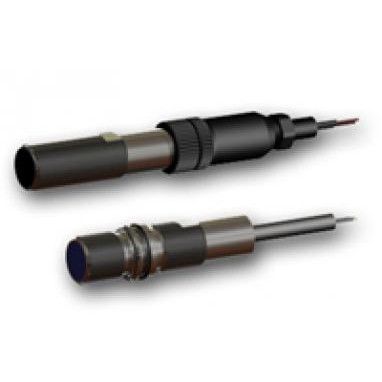

Индукционные датчики ДИ-П, ДИ-У

Датчики индукционные предназначены для контроля присутствия в чувствительной зоне металлических предметов, а также измерения частоты циклических движений механических систем.

Датчики являются бесконтактными выключателями, не содержащих деталей, подверженных механическому износу, и практически нечувствительным к влиянию окружающей среды. Датчики подходят для жестких условий эксплуатации и применимы во многих областях автоматизации, например для:

• измерения уровня, расстояний до объектов;
• обнаружение объектов;
• подсчет количества объектов;
• контроль разрывов;
• определения высоты, положения объектов.

ДИ-П и ДИ-У имеют схожую конструкцию, отличия заключаются в схеме выходного каскада. В датчиках ДИ-П выходной каскад — источник тока, в датчиках ДИ-У выходной каскад – открытый коллектор с нагрузкой.

В конструкции датчиках ДИ-П (ДИ-У) чувствительным элементом является ферритовый элемент, выполненный в виде катушки индуктивности. При приближении металлического предмета на расстояние 2-3 мм (зона срабатывания), происходит уменьшение амплитуды колебаний генератора вплоть до срыва генерации, что приводит к переключению порогового элемента. В этот момент электронный ключ замыкает цепь питания нагрузки, в результате чего ток скачкообразно увеличивается (состояние «замкнуто»). Переключение в состояние «разомкнуто» происходит при выходе металлического объекта из зоны срабатывания.

Питание датчиков осуществляется по двухпроводной линии. Для датчиков ДИ-П полярность источника питания значения не имеет.
