Датчик индукционный оборотов ДИ-О-5.Х

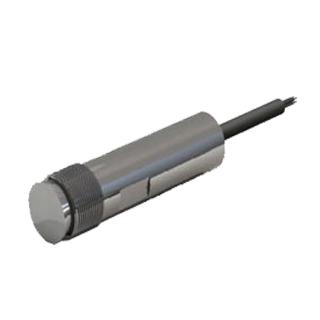

изображение оборудования ДИ-О-5.Х

Цена по запросу

Узнать цену

Датчики индукционные оборотов ДИ-О-5.Х (1051.00.00.00-ХХ) предназначены для преобразования частоты циклических движений механических систем в электрические импульсы. Основное применение датчики ДИ-О находят в счетчиках, где необходимо обеспечить съём сигнала с турбины или зубчатого колеса выполненных из магниточувствительной стали.


Преимущества:

  • устранение «дребезга» при считывании импульсов;
  • программная обработка сигналов;
  • настраиваемые параметры (конфигурирование);
  • взрывозащитное исполнение.

Датчики состоят из металлического корпуса цилиндрической формы. На одном торце корпуса имеется кабельный ввод, уплотнение которого выполнено заливкой компаундом, со стороны чувствительного элемента корпус закрыт металлической мембраной. В корпусе датчика размещены залитые компаундом чувствительный элемент и плата управления. В датчиках в качестве бесконтактного чувствительного элемента используется магниторезистивный сенсор, размещенный на магнитном сердечнике. Полученный с сенсора аналоговый сигнал усиливается, преобразуется в импульсный и поступает на электронный ключ. Питание и съём сигнала датчика осуществляются по трёхпроводной линии.


Основные технические характеристики:

 Напряжение питания, В

5…16

 Ток потребления, не более, мА
при напряжении питания 5В
при напряжении питания 16В

6
9

 Частота срабатывания, кГц

0…25

 Зона срабатываня, не менее, мм

1,5

 Защита от влаги и пыли

IP67

 Интерфейс

RS 485

 Материал корпуса

латунь, сталь нержавеющая

 Маркировка взрывозащиты

0ЕхiаIIBТ5Х или 1ЕхdIIBT5, по заказу

 Подключение к техпроцессу

резьба М16

 Температура окружающей среды, °С

-40…+85

 Давление процесса, не менее, МПа

0,4

 Устойчивость к вибрации

группа N2 по ГОСТ 12997-84

 Климатическое исполнение

УХЛ



Модификации ДИ-О-5.Х

Модификация датчика ДИ-О-5 определяется исполнением корпуса и принципиальной электрической схемой, а также исполнением модуля и типом кабеля. Различные модификации применимы для разных изделий (см. таблицы).

Модификация ДИ-О-5

Обозначение

Описание исполнения

ДИ-О-5

1051.00.00.00

Базовый: корпус с резьбой, 2 входных канала с обработкой сигналов

ДИ-О-5.1

1051.00.00.00-01

Корпус с буртиком, 2 входных канала с обработкой сигналов

ДИ-О-5.2

1051.00.00.00-02

Корпус с буртиком, 1 входной канал с обработкой сигналов

ДИ-О-5.3

1051.00.00.00-03

Корпус с резьбой, 2 входных канала без обработки сигналов.

ДИ-О-5.4

1051.00.00.00-04

Корпус с резьбой, 1 входной канал с обработкой сигналов

ДИ-О-5.5

1051.00.00.00-05

Корпус с буртиком, 2 входных канала без обработки сигналов



Модификации ДИ-О-5.3 и ДИ-О-5.5 имеют только схему формирования сигналов без программной обработки.

Датчики ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) имеют настраиваемые параметры для конфигурирования.

Датчики ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) обеспечивают смену базового ПО по интерфейсу связи.

ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) имеют неизменяемые уникальные идентификационные номера.



Обозначение

Применение

Модуль

Корпус

Кабель КУПР ГОСТ 18404.2-73

Схема электрическая принципиальная

1051.00.00.00

Комплект электромонтажный к ТРК, УСС 1322.00.00.00

1051.01.00.00

1051.02.00.00

7х0,35

1051.00.00.00 Э3

1051.00.00.00-01

Преобразователь первичный ППТ 65;80;100;150/1,6, Счетчик жидкости ППО 10/0,63

1051.01.00.00

1051.02.00.00-01

7х0,35

1051.00.00.00 Э3

1051.00.00.00-02

ППТ10;20;32;65;80;150/1,6;6,4

1051.01.00.00-01

1051.02.00.00-01

7х0,35

1051.00.00.00 Э3

1051.00.00.00-03

ПЖ 2-25,4-25

1051.01.00.00-02

1051.02.00.00

4х0,35

1051.00.00.00-01 Э3

1051.00.00.00-04

Другие изделия

1051.01.00.00-01

1051.02.00.00

7х0,35

1051.00.00.00 Э3

1051.00.00.00-05

Другие изделия

1051.01.00.00-02

1051.02.00.00-01

4х0,35

1051.00.00.00-01 Э3
