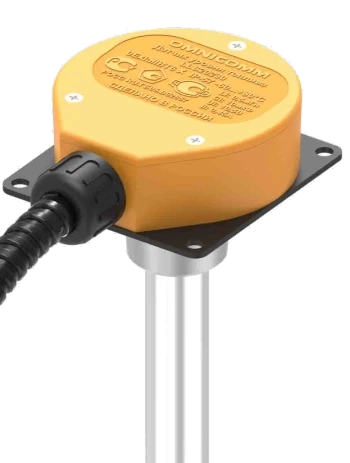

Взрывозащищенный датчик топлива LLS 20230 для спецтехники и хранилищ

Omnicomm LLS 20230 предназначен для контроля топлива на транспортных средствах и объектах с повышенными требованиями к взрывобезопасности.

Основная функция LLS 20230 — измерение уровня топлива (различные бензины, летнее и зимнее дизельное топливо и другие жидкие нефтепродукты). Датчик уровня топлива LLS устанавливается на специальных видах техники или на стационарных топливных хранилищах и баках, к которым предъявляются требования взрывозащиты. Имеет маркировку взрывозащиты «0ЕхiaIIBT6X» и используется только вместе с Блоком искрозащиты БИС 20240 при их соединении кабелем КТЗ-х.

Модификации длины измерительной части LLS 20230: 700 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм и 3000 мм.

Характеристики

Производитель	Omnicomm
Аналоговый режим	—
Гальваническая развязка, В	2500
Интерфейсы	RS-232, RS-485
Подключение к ПК	—
Протокол обмена данными	—
Скорость обмена данными, бит/с	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Степень защиты корпуса	IP57
Цифровой режим	—
Частотный режим	—

Технические характеристики Omnicomm LLS 20230

Напряжение питания, В: 7 - 50
Потребляемая мощность, Вт не более 0,4
Интерфейс взаимодействия с внешними устройствами: Физический RS-232 и RS-485
Скорость передачи данных, бит/сек. 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Относительная приведенная погрешность измерения уровня:
В диапазоне температур от минус 60 °С до + 60 °С, % не более ±0,8
В диапазоне температур от минус 60 °С до + 80°С, % не более ±1,0
Диапазон измерения температуры, °С от минус 55 до +80
Погрешность измерения температуры, °С не более ±2
Диапазон измерения уровня от 0 до 4095
Период измерения, сек 1
Смещение диапазона измерения уровня от 0 до 1023
Диапазон рабочих температур, °С от минус 40 до +80
Предельные температуры, °С минус 60 и +85
Степень защиты корпуса от проникновения пыли и влаги IP57
Интервал автоматической выдачи данных, сек. от 1 до 255
Размер внутреннего фильтра результатов измерения от 0 до 20

Документы и инструкции

Руководство по эксплуатации 1.01 мб СКАЧАТЬ

Сертификат взрывобезопасности 3.47 мб СКАЧАТЬ
