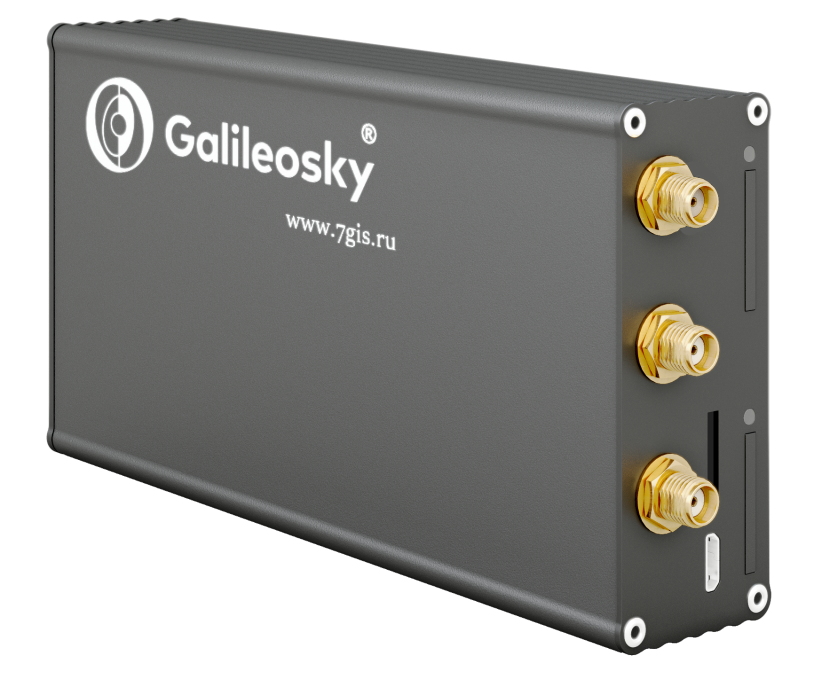

GPS/ГЛОНАСС Трекер Galileosky v 4.0

Galileosky v 4.0 – спутниковый GPS/ГЛОНАСС терминал с возможностью передачи координат через спутниковый канал связи Iridium. Решение особо актуально для грузоперевозок на дальние расстояния, а также для мониторинга транспортных средств, техники и стационарных объектов в удаленных районах без покрытия сотовой связи.

Надёжность хранения и передачи данных

GPS/ГЛОНАСС терминал Galileosky v 4.0 позволяет организовать различные режимы передачи данных, такие как on-line мониторинг (поддержка непрерывной связи с сервером), «cтелс-режим» (выход на связь по расписанию), или off-line мониторинг (выгрузка сохранённого архива через USB). Такие гибкие настройки в сочетании с возможностью передачи данных одновременно на два сервера, внутренней памятью до 450 000 точек и возможностью установки SD-карты позволяют реализовать оптимальный режим мониторинга и обеспечить сохранность данных.

Передача координат через спутниковую связь

Galileosky v 4.0 оснащен спутниковым модулем Iridium для передачи координат при отсутствии сотовой связи. Iridium – единственная в мире система спутниковой связи, которая обеспечивает высокое качество передачи телеметрических данных со 100%-м покрытием поверхности Земли.
При отсутствии GSM-покрытия терминал автоматически подключает спутниковый модуль Iridium, что гарантирует бесперебойность передачи данных на сервер. Как только GSM-соединение восстанавливается, спутниковый модуль переходит в автономный режим, что значительно экономит затраты на спутниковую связь.

Что нужно для передачи данных в ПО мониторинга?

Протокол передачи данных через спутниковый канал Iridium содержит дополнительные поля для передачи через спутниковый канал. Это обстоятельство требует, чтобы в ПО мониторинга был предусмотрен прием информации через спутниковый канал Iridium.

Как подключить GPS/ГЛОНАСС терминал к Iridium?

Для регистрации терминала необходимо:
1. Заключить договор на услуги связи.
2. Отправить запрос специалистам технической поддержки на электронную почту support@7gis.ru на активацию модуля Iridium c указанием IP-адреса и порта сервера, а также выбранного тарифного плана. По умолчанию в Galileosky v 4.0 спутниковый модуль Iridium выключен, чтобы избежать неоправданных затрат трафика и средств.
3. Внести предоплату за активацию услуги связи.
4. Получить подтверждение активации. На каждый IMEI (идентификационный номер прибора) активируется отдельный канал передачи данных.

Как рассчитать объем трафика?

Специалисты Galileosky помогут вычислить приблизительный объем трафика, который генерируют терминалы спутникового мониторинга через канал Iridium. В реальных условиях эксплуатации на трафик влияют текущие настройки и условия работы терминала.

Комплект поставки

В стандартный комплект поставки входит:

• Соединительный разъем с контактами;
• Комплект шнуров;
• Антенна GPS/ГЛОНАСС;
• Антенна Iridium;
• Антенна GSM.

Возможности подключения дополнительных устройств

1-Wire

RFID метки
Ключи iButton DS1990, DS1982
Термометры DS18S20 (DS1820, DS18B20) и\или датчики температуры и влажности DS1923

CAN

Поддержка протокола CAN-шины - J1939 (FMS, Scanner, User_29bit, User_11bit)
Поддержка протокола CAN-шины - J1979 (Scanner, User_29bit, User_11bit)

CAN-LOG

Тахограф Continental VDO (DTCO 3283, DTCO 1381) (алгоритм)

RS485

Eurosens Delta
UHF RFID Reader
Тахографом ШТРИХ-ТахоRUS
Тахографом Меркурий ТА-001
СИ СЕНС
RFID считыватель Matrix 5
Цифровые датчики уровня топлива
Фотокамера GalileoSky
Дозиметр ДБГ-С11Д

ДАВ

Аналогово-частотные датчики уровня топлива
Импульсные расходомеры
Датчики учета пассажиропотока
Аналоговая тревожная кнопка

Характеристики

Параметр	Значение
Основные параметры	Galileosky v 4.0
ГЛОНАСС/GPS-модуль	Да
Наличие спутникового модуля Iridium	Да
Наличие модуля Bluetooth	Нет
GSM-модем	GSM 900/1800
Тип антенн (ГЛОНАСС/GPS, GSM)	Внешние
Канал передачи данных	GPRS/SMS
Время холодного старта	25
Время горячего старта	1
Точность определения координат, не хуже	5 м
Поддержка 2G	Да
Поддержка 3G	Нет
Поддержка Wi-Fi	Нет
Размер внутренней памяти (Мб)	2/16
Максимальное количество точек во внутренней памяти	58000/450000
Размер внешней памяти (Гб)	32
Количество слотов для SIM-карт	2
Наличие входа для карты Micro-SD	Да
Возможность установки SIM-чипа	Нет
Интерфейс связи с ПК	USB 2.0
Цифровые интерфейсы	1-Wire, CAN, USB, RS-485
Входы и выходы
Количество аналогово-дискретных и частотно-импульсных входов	6
Транзисторные выходы	4
Количество цифровых входов RS232	-
Количество цифровых входов RS485	1
Наличие цифрового входа 1-Wire	Да
Возможность подключения микрофона	Нет
Возможность подключения динамика	Нет
Функции
Возможность изменения настроек через SMS	Да
Максимальное число камер/RS232	-
Максимальное число камер/RS485	1
Максимальное число ДУТ/RS485	16
Максимальное число ДУТ/RS232	-
Количество датчиков учета пассажиропотока	12
Оснащение внутренним аккумулятором	Да
Голосовая связь	Да
Возможность подключения тангенты	Нет
Наличие акселерометра	Да
Корпус
Усиленные разъемы	Да
Материал корпуса	Металл
Степень защиты корпуса	-
Вес	300 г
Размер	157*72*28 мм
Срок службы
Гарантийный срок	2 года
Средний срок службы	10 лет
Срок службы внутренней аккумуляторной батареи	500 циклов заряда/разряда, но не более 2 лет
Рабочий диапазон температур	-40 …+ 85 С
Питание
Средняя потребляемая мощность	1,5 Вт
Встроенная АКБ	Li-Ion, 600 мА
Напряжение питания	9-39 В
Диапазон измеряемых напряжений ДАВ	0-33 В
Максимальная измеряемая частота ДАВ	4 кГц
Максимальное напряжение, подключаемое к выходу терминала	30В
Максимальный ток, подключаемый к выходу терминала	80мА
