Заказать звонок Счетчики ППО с овальными шестернями

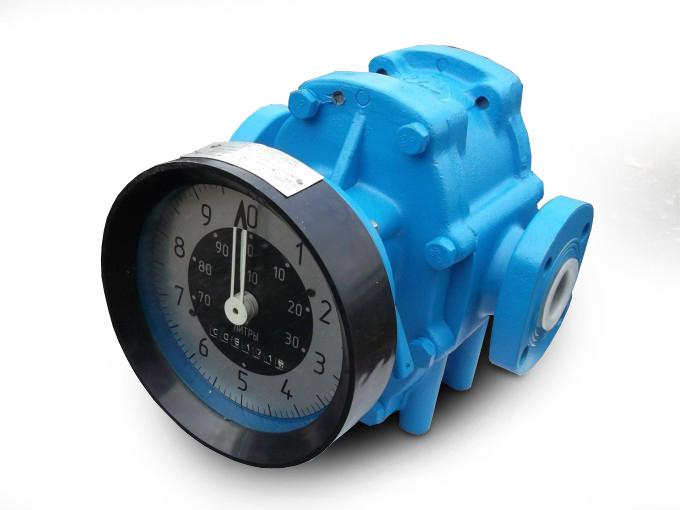

Счетчики жидкости с овальными шестернями ППО предназначены для измерения объемного количества неагрессивных нефтепродуктов и имеют класс точности 0,25 или 0,5.
Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).
Проточная часть счётчиков изготовлена из материалов:
- корпус - алюминий АК9М2 ГОСТ 1583-93,
- овальная шестерня - алюминий АК9М2 ГОСТ 1583-93,
- уплотнения - кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98,
- подшипники бронзографитовые
Счетчики жидкости с овальными шестернями имеют следующие конкурентные преимущества:
- улучшенные метрологические характеристики (класс точности 0,15);
- использование счетчик на вязких средах (до 300 сСт);
- наличие комплектации с механическим счетным устройством (без электроники);
- конкурентоспособная цена.
В комплект поставки входят:
- Счетчик жидкости с овальными шестернями (СЖ-ППО) с необходимым условным проходом (Ду 25, Ду 40);
- Эксплуатационная документация.
Характеристики
| Тип счетчика | Цена деления отсчетного устройства, л | Условный проход, ДУ, мм | Рабочее давление, МПа | Температура изм. жидк., °С | Класс точности | Масса, кг | |
| механ. | электр. | ||||||
| ППО-25/1,6 | 0,1 | 0,01 | 25 | 1,6 | от -40 до +60 | 0,15*; 0,25; 0,5 | 7,5 |
| ППО-40/0,6 | 1 | 0,1 | 40 | 0,6 | от -40 до +60 | 0,15*; 0,25; 0,5 | 20 |
| Тип счетчика | Класс точности | Диапазон вязкости измеряемой жидкости, мм2/с | ||||||||
| 0,55-1,1 | 1,1-6,0 | 6,0-60 | 60-300 | ||||||||
| Расход, м3/ч | ||||||||||
| min | ном | max | min | ном | max | min | ном | max | ||
| ППО-25/1,6 | 0,25 | 1,0 | 3,6 | 7,2 | 0,72 | 3 | 6 | 0,6 | 3 | 6 |
| 0,5 | 0,72 | 3,6 | 7,2 | 0,5 | 3 | 6 | 0,4 | 3 | 6 | |
| ППО-40/0,6 | 0,25 | 5 | 18 | 25 | 4 | 15 | 20 | 3,6 | 12 | 18 |
| 0,5 | 2,5 | 18 | 25 | 2 | 15 | 20 | 1,8 | 12 | 18 | |
