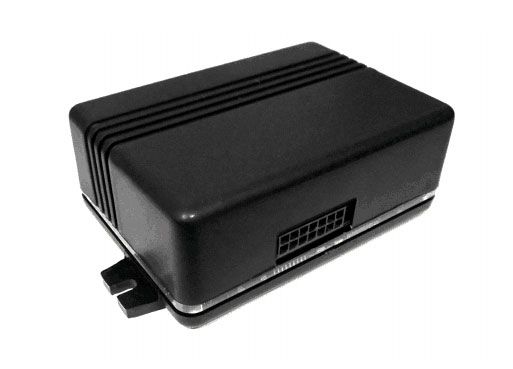

GPS/ГЛОНАСС Трекер ASC-3

1 Назначение и принцип работы

1.1. Терминал ASC-3 предназначен для спутникового мониторинга стационарных и подвижных объектов (транспортных средств) с использованием систем ГЛОНАСС и GPS, регистрации показаний датчиков (уровня топлива и др.), а также работы с дополнительным внешним оборудованием (микрофон, внешний динамик, видеокамера и пр).

1.2. Данные передаются по каналам сотовой связи GSM 900/1800 с поддержкой GPRS на выделенные серверы со статическими IP-адресами и доступны по сети интернет для просмотра и обработки на компьютере пользователя (диспетчера).

1.3. Специальное программное обеспечение в режиме on-line отображает местонахождение транспортных средств на карте, фиксируя дату и время, скоростной режим, маршрут следования, пробег, места и длительность стоянок (простоев), а также формирует отчеты.

2. Технические характеристики

2.1. Навигационный модуль Спутниковые навигационные системы ГЛОНАСС / GPS

• Погрешность координат, м 4
• Погрешность времени, нс 50
• Количество каналов (поиск/слежение) 80/20
• Среднее время «холодного старта», с 25
• Среднее время «горячего старта», с 1
• Чувствительность обнаружения, дБм 144
• Чувствительность слежения, дБм 161
• Ускорение, g 4
• Максимальная скорость, м/с 515
• Максимальная высота, м 18000
• Разрядность акселерометра, Бит 16
• Режимы измерения, g 2/4/8/16
• Чувствительность, mg/digit 1/2/4/12
• 2.2. Модуль передачи данных
• Стандарты передачи данных GSM/EDGE/GPRS
• Частоты, МГц 900/1800
• Поддержка SIM-карт, В 1.8 и 3
• Количество держателей SIM-карт 1
• Количество SIM-чипов 1
• Внутренняя энергонезависимая память (flash), Мб 2

2.3. Интерфейсы и разъемы подключения

• Интерфейс связи с ПК USB 2.0
• Количество шин интерфейса RS-232 1
• Скорость передачи, Бит до 115200
• Количество шин интерфейса RS-485 1
• Скорость передачи, Мбит до 2
• Количество шин интерфейса 1-Wire 1
• Количество универсальных входов / выходов 4
• Разрядность, Бит 10
• Максимальное измеряемое напряжение, В 33
• Максимальная измеряемая частота, Гц вход 0: 1200
• Максимальный втекающий ток замыкания на зем-
• лю в режиме дискретного выхода, А
• Максимальный вытекающий ток в режиме дискрет-
• ного выхода, мА
• Аудиовыход голосовой связи 1
• Мощность, Вт 0.8
• Микрофонный вход 1

2.4. Электропитание, габаритные размеры, защита от внешних воздействий

• Напряжение питания постоянного тока, В 6 … 50
• Энергопотребление, Вт не более 8.5
• Внутренняя аккумуляторная батарея Li-Pol 3,7B
• Защита от переполюсовки есть
• Защита от превышения напряжения, В до 1000 кратковременно
• Возможность подключения внешнего свинцового аккумулятора
• Возможность зарядки внешнего аккумулятора и питания внешних приборов
• Светодиодная индикация есть
• Габаритные размеры (ДхШхВ), мм 90х60х32
• Масса не более, г 100
• Диапазон рабочих температур, °С -40…+85

3. Обслуживание и гарантийные условия

3.1 Терминал не требует технического обслуживания.

3.2. Изготовитель гарантирует соответствие терминала требованиям технических условий в течение всего срока эксплуатации со дня продажи при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.

3.3 Срок службы терминала не менее 8 лет.

4. Комплект поставки

• Терминал ASC-3
• ГЛОНАСС/GPS антенна
• GSM антенна
• Разъем MIF-14 с проводами для подключения
• электропитания и датчиков
• Внутренняя аккумуляторная батарея Li-Pol
• Паспорт
