Терминал ASC-6 | ГЛОНАСС/GPS мониторинг | 2 SIM-карты | CAN-шина

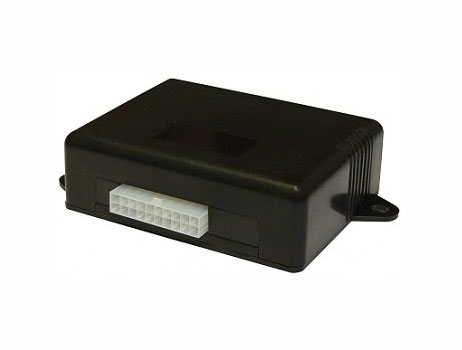

Терминал ASC-6 ГЛОНАСС/GPS предназначен для установки на транспортное средство (ТС). Он регистрирует местоположение ТС, его скорость, направление движения. Навигационная задача может решаться в глобальной навигационной системе ГЛОНАСС или в глобальной системе позиционирования GPS, а так же одновременно в двух системах.

Дополнительно регистрируется ряд других параметров ТС, таких как: состояния аналоговых/дискретных входов и показания датчиков Omnicomm, Стандарт, подключенных по интерфейсу RS-232.

Так же терминал позволяет осуществлять управление внешним оборудованием при помощи 4 дискретных выходов, используя команды по GPRS или SMS.

Все события и состояния, зафиксированные терминалом, сохраняются в энергонезависимой памяти.

Накопленные данные передаются через сеть оператора сотовой связи стандарта GSM 900/1800, используя технологию пакетной передачи данных GPRS, на выделенный сервер со статическим IP-адресом, с которого они могут быть получены через сеть Интернет для дальнейшего анализа и обработки на пультах диспетчеров. Для обеспечения надежной связи терминал позволяет устанавливать две SIM карты разных операторов сотовой связи.

Так же терминал позволяет автоматически устанавливать голосовое соединение. При входящем вызове терминал автоматически отвечает на него и устанавливает голосовое соединение, давая, таким образом, возможность либо общаться с водителем, либо слушать, что происходит в салоне транспортного средства. Для реализации данной функции необходимо подключить к терминалу громкоговоритель и микрофон.

Терминал может использоваться на любых видах ТС.

Настройка терминала осуществляется либо локально через USB интерфейс, либо удаленно, отправляя команды через SMS или GPRS.

Для обеспечения сохранности данных при выключении внешнего питания и пропадании сети GSM терминал имеет внутреннюю энергонезависимую память. При пропадании внешнего питания терминал, оснащённый внутренней аккумуляторной батареей, может работать автономно в течение нескольких часов.

Характеристики

Производитель	АПК-КОМ
GPS антенна	Внешняя, водонепроницаемая
GSM модуль	GSM 900/1800
Встроенный аккумулятор	Li-Ion, 1100mAh.
Дискретный выход	4
Интерфейсы	RS232, RS485
Количество sim-карт	2
Навигационный модуль	GPS/ГЛОНАСС
Напряжение питания, В	+10..+30В нестабилизированного постоянного тока.
Степень защиты корпуса	—
Тип аккумулятора	Встроенный Li-Ion

Характеристики терминала ASC-6 ГЛОНАСС/GPS

Чувствительность GPS приемника: -165dBm.
Чувствительность GPS/ГЛОНАСС приемника: -150dBm.
Точность определения координат, 95% времени, не хуже: 5м.
Стандарт связи: GSM 900/1800.
Количество SIM карт: 2.
Напряжение питания: +10..+30В нестабилизированного постоянного тока.
Количество сохраняемых записей о маршруте: более 200 000, 1000 суток (при использовании MicroSD).
Количество аналоговых/дискретных входов: до 6.
Количество импульсных входов: 2.
Цифровой вход в режиме частотомера.
Цифровой вход в режиме счетчика импульсов.
Количество выходов: 4.
Интерфейс RS232.
Интерфейс RS485.
Подключение к шине CAN.
Функция автоинформатора.
Тип карты памяти: MicroSD.
Разъем для подключения гарнитуры.
Встроенная аккумуляторная батарея: 1100mAh.
Температура эксплуатации: -40..+85°С
Интерфейс связи с ПК: USB 2.0

Документы и инструкции

Руководство по эксплуатации ASC-6 769.30 кб СКАЧАТЬ

Инструкция: Терминал ASC-6 ГЛОНАСС/GPS – профессиональное решение для мониторинга транспорта СКАЧАТЬ
