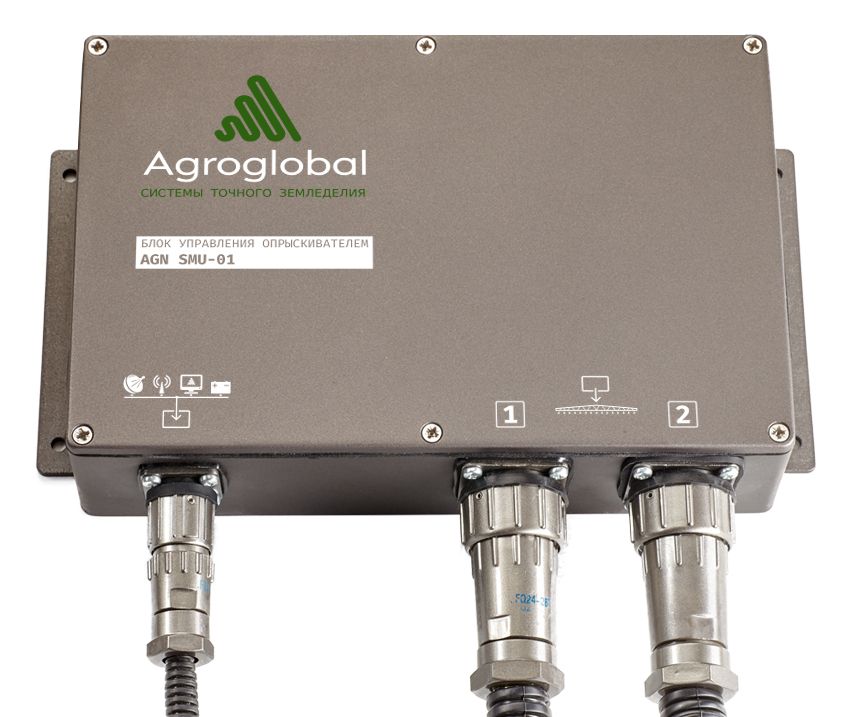

Блок управления опрыскивателем AGN SMU-01

Блок управления контроля является составной частью системы контроля над процессом внесения жидких удобрений. Позволяет автоматизировать процесс обработки поля, тем самым значительно минимизировать человеческий фактор. Используется совместно с системой агронавигации AGN AT5.

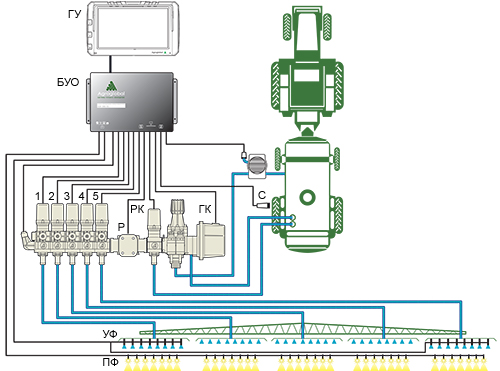

ГУ - Головное устройство
БУО - Блок управления опрыскивателем
М - Датчик уровня масла в насосе (опционально)
С - Датчик скорости
1 … 9 - Секционные клапаны
Д - Датчик давления (опционально)
Р - Расходомер
РК - Регулировочный клапан
ГК - Главный клапан
УФ - Управляемые форсунки
ПФ - Подсветка форсунок



РАБОЧИЕ ПАРАМЕТРЫ:

Основная задача Управление и контроль внесения жидких химических растворов в сельском хозяйстве
Функции:
Управление главным клапаном
Управление секционными клапанами в автоматическом и/или в ручном режимах (до 9 секций одновременно)
Автоматическое управление расходом жидкости в зависимости от скорости движения техники и заданной нормы внесения
Управление подсветкой форсунок опрыскивателя
Автоматическое раздельное отключение до 9 гидравлических секций и 8 концевых форсунок c электронным управлением при заходе на обработанный участок
Материал корпуса БКУ Алюминий
Класс защиты корпуса IP66
Климатические условия использования УХЛ (умеренно-холодный климат)
Тип разъёмов FQ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДКЛЮЧАЕМОГО ОБОРУДОВАНИЯ:

Производитель арматуры GEO LINE, ARAG
Производитель расходометра GEO LINE, ARAG
Тип подключения 3-х приводной, пропорциональный клапан 2-х проводный
Исполнительные механизмы:
Секционные клапаны (2-3 ходовые)
Регулировочный клапан (3 ходовой)
Главный клапан (3 ходовой)
Управляемая форсунка, Lin интерфейс
Подсветка форсунок (2 канала по 8 А)
