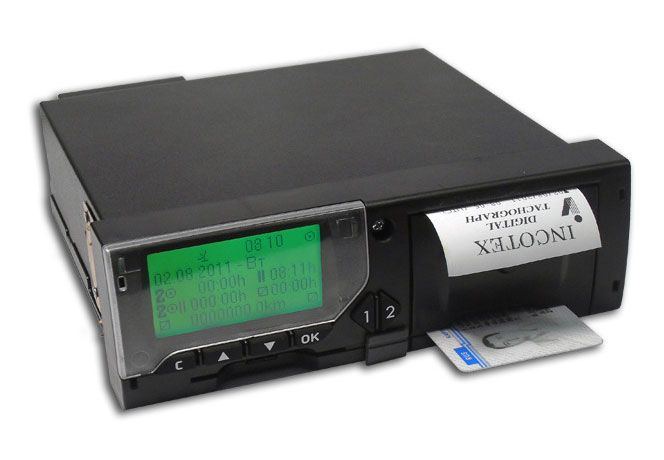

Тахограф Меркурий ТА-001

Конструкция и габаритные размеры контрольного устройства Меркурий ТА-001 (далее — КУ) обеспечивает возможность установки в штатное гнездо автомагнитолы в панели автотранспортного средства (стандарт DIN ISO 7736 радиоформат — первый формат).

КУ содержит в своем составе:

• блок сбора, обработки и хранения информации;
• два считывателя карт;
• графический дисплей;
• термопринтер;
• клавиатуру управления режимами работы КУ

В целях обеспечения блока сбора, обработки и хранения информации данными о движении транспортного средства, в состав КУ входят следующие устройства:

• модуль ГЛОНАСС/GPS/Galileo;
• трёхосевой сенсор движения (акселерометр);

Имеется возможность подключения:

• импульсного (штатного) датчика скорости автомобиля;
• интеллектуальных датчиков Siemens VDO KITAS 2171, V.1.10; Actia IS2000 SMARTACH LXRY иных датчиков аналогичного типа. Таким образом подключение датчиков скорости, в частности дорогостоящих интеллектуальных (KITAS) – не обязательно. КУ обеспечивает возможность использования модулей цифровой радиосвязи (GPRS/GSM, Bluetooth и т.п.). На передней панели КУ расположен стандартный интерфейсный разъём USB, обеспечивающий запись и считывание информации из КУ.

КУ обеспечивает:

• показания: скорости движения, пройденного пути, текущего времени, подачу сигнала о превышении заданной скорости, сигнала о нарушениях в работе тахографа;
• регистрацию: скорости движения, пройденного пути, времени управления транспортным средством, времени нахождения на рабочем месте и времени других работ, времени перерывов в работе и отдыха, случаев доступа к данным регистрации, перерывов в электропитании длительностью более 100 миллисекунд, перерывов в подаче импульсов от датчика движения.

При использовании модуля ГЛОНАСС/GPS/Galileo КУ имеет возможность фиксации в памяти КУ маршрута движения автотранспортного средства, а также через модуль цифровой радиосвязи GPRS/GSM одновременно передавать данные о местоположении, скорости движения и т.п. в диспетчерскую службу Ространснадзора. КУ имеет возможность подключения и обработки информации с датчиков нагрузки на ось автомобиля, температуры в рефрижераторе и др. аналоговых и цифровых датчики (опционально). КУ функционирует с использование контактных электронных карт водителя, мастерской, контролера и предприятия, отвечающих требованиям ЕСТР и Приказа Минтранса России от 20 октября 2009 г. № 180 «О картах, используемых в цифровых контрольных устройствах контроля за режимами труда и отдыха водителей в соответствии с требованиями Европейского соглашения, касающегося работы экипажей транспортных средств, производящих международные автомобильные перевозки».

КУ обеспечивает:

• автоматическую регистрацию скорости, пройденного пути транспортного средства и хранение этих параметров в энергонезависимой памяти,
• контроль за действиями водителей, фиксирует и хранит в памяти продолжительность периодов труда и отдыха водителей.

КУ имеет четыре режима работы:

• операционный режим;
• режим калибровки;
• режим контроля;
• режим предприятия.

Выбор режима работы КУ обеспечивается соответствующими картами КУ, вставленными в устройства сопряжения карт.

КУ обеспечивает:

• регистрацию ошибок и событий, возникающих в процессе эксплуатации КУ,
• вывод на дисплей и распечатку на бумажной ленте информации из энергонезависимой памяти КУ и из карт КУ.

Время хранения информации в памяти КУ не менее 1 года. В КУ предусмотрены блокировки несанкционированного доступа к режимам работы КУ. КУ индицирует текущую информацию на встроенном графическом дисплее. Выбор индицируемой информации производится с помощью экранного меню и вставленных карт КУ, по умолчанию, и автоматически для индикации сигналов предупреждения. Спутниковый навигационный приёмник ГЛОНАСС/GPS обеспечивать ввод координат ТС и формирование данных для расчёта пройденного расстояния и скорости транспортного средства.

КУ регистрирует в энергонезависимой памяти:

Пройденный путь. Диапазон регистрации пройденного пути от 0 до 9 999 999,9 км. Дискретность — 0,1 км. Допуски регистрации пройденного пути не должны превышать (на минимальном расстоянии не менее 1000 м):
±1% — перед установкой в ТС;
± 2% — при установке и на периодических проверках в ТС;
± 4% — при эксплуатации.

Скорость движения транспортного средства в диапазоне от 0 до 220 км/ч с дискретностью регистрируемой скорости 1 км/ч. Максимальный допуск скорости ±6 км/ч (при использовании датчика скорости ТС) при эксплуатации, включающий следующие допуски:

± 2 км/ч — из-за разброса входного сигнала (смена шин и т.п.);
± 1 км/ч — при регистрации во время установки и периодических проверках. Допуски регистрации скорости в диапазоне от 20 до 180 км/ч и характеристических коэффициентах транспортного средства от 1 000 до 60 000 имп./км не превышают:
± 1% при постоянной скорости;
± 1,5 км/ч.

КУ регистрирует, записывает и хранит в памяти мгновенную скорость транспортного средства за последние 24 часа времени движения с привязкой к времени и дате с дискретностью в 1 секунду.

КУ обеспечивает вывод на дисплей сигналов предупреждения. Предупреждения выводятся при обнаружении любого события или ошибки:

• предупреждение о превышении времени непрерывного вождения 4 часа 30 мин. выдается при достижении этого интервала и за 15 минут до него;
• визуальные предупреждения должны сопровождаться звуковыми сигналами;
• предупреждения должны быть легко узнаваемы, находиться в поле зрения водителя и ясно различимы днем и ночью;
• звуковые предупреждения должны длиться минимум 10 с. пока не будут подтверждены нажатием на любую клавишу КУ;
• отключение сигнала предупреждения не должно стирать с экрана дисплея отображение причины предупреждения, которая отключается только при подаче соответствующей команды.

КУ содержит в своем составе термопечатающее устройство (принтер). Ширина термобумаги-57,5 ±0,5 мм. Скорость печати – не менее 80 мм/с. Количество символов в строке не менее 24. Минимальный размер символа: высота 2,1 мм и 1,5 мм ширина. В печатном документе предусмотрена возможность добавлять рукописный текст, например, подпись водителя. КУ содержит в своем составе два считывающих устройства карт (Слот 1 и Слот2). Устройства чтения карты надежно фиксируют вставленную карту и допускают корректное извлечение карты по запросу только тогда, когда все необходимые данные списаны с карты и занесены в память КУ и вся необходимая информация записана на карту. Корректное извлечение карты может быть возможным, только когда транспортное средство не движется. КУ записывает в своей памяти текущую информацию при переходе каждых календарных суток и хранить её 365 календарных дней.

КУ обеспечивает однократную запись и хранение идентификационных данных КУ:

• название изготовителя;
• адрес изготовителя;
• название (марка КУ);
• серийный номер;
• номер версии программного обеспечения;
• дата инсталляции программного обеспечения;
• год изготовления;
• номер карты водителя (сменного водителя) и государства, выдавшего карту;
• дату и время записи;
• тип записи (начало, окончание);
• показание одометра;
• введенные страна, регион.

КУ работает от бортовой сети автотранспортного средства положительной полярности. Номинальное напряжение постоянного тока 12 В или 24 В, сохраняя технические характеристики в пределах норм ТУ при питании его напряжением постоянного тока от 8,5 до 30 В. Мощность, потребляемая КУ не более 5 Вт. В режиме печати - не более 15Вт.

КУ безотказно работает при следующих условиях:

• температура окружающего воздуха от — 40°С до +70°С;
• гарантированная работа печатающего устройства должна обеспечиваться при температуре окружающего воздуха от — 20°С до +70°С;
• относительная влажность окружающего воздуха 95±3% при температуре 40±2 °С;
• вибрации с частотой 11 Гц и амплитудой до 10 мм.

КУ сохраняет работоспособность и не имеет повреждений и поломок после воздействия вибраций и ударных перегрузок по ГОСТ Р 52230. КУ в упаковке при транспортировке выдерживает без повреждений:

• транспортную тряску с постоянным ускорением 5g при частоте 11 – 300Гц;
• воздействие температуры от — 60°С до + 70°С.

Установленная безотказная наработка КУ 7000 ч. Средняя наработка на отказ — 26300 ч. Полный средний срок службы КУ — не менее 8 лет или наработки КУ, установленного на транспортном средстве, не менее 150 тыс. км. По степени защиты от проникновения посторонних тел КУ соответствует группе 1Р51 по ГОСТ 14254. (IP 40 по стандарту IEC 529). Масса КУ — не более 1,2 кг. Габаритные размеры не более 210Х190Х60 мм.
