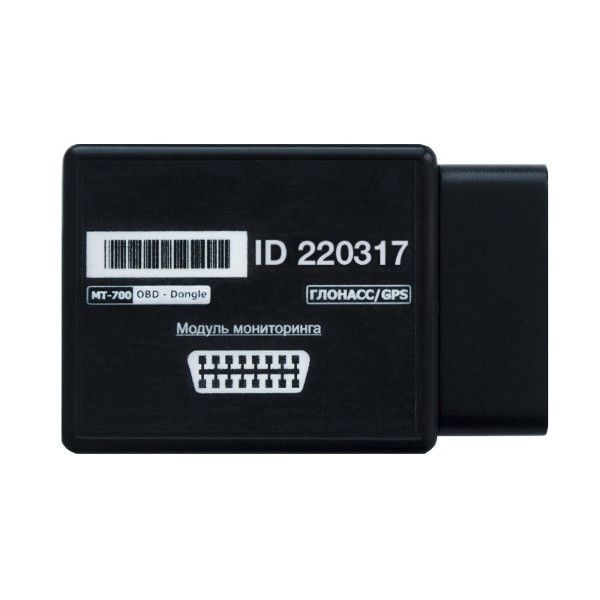

GPS/ГЛОНАСС Трекер MT-700 OBD-Dongle

MT-700 OBD-Dongle - автомобильный трекер для контроля фактического местоположения, учёта пробега и контроля стиля вождения. Трекер отличается тем, что его можно без лишних усилий подключить к цифровому разъёму OBD транспортного средства. Это оборудование имеет встроенный зуммер, который сигнализирует водителю о небезопасных или неэкономичных действиях, а также поддерживает возможность считывания данных с CAN-шины автомобиля (при её наличии в разъёме OBD).



Конструкция

• OBDII-разъем для подключения к бортовой сети автомобиля;
• Встроенные GSM и GPS/ГЛОНАСС антенны.
• Три световых индикатора, выведенных наружу и доступных без вскрытия корпуса;
• Брендированный корпус.

Габариты

• без учета разъема: 70*45*25 мм;
• c учётом разъема: 55*45*25 мм.

Степень защиты

• IP50.

Питание

• Питание от бортовой сети постоянного тока 9… 36 В.
• Средний ток в режиме накопления: при 12 В – 0,13 А, при 24 В – 0,07 А.
• Потребляемая мощность:
  • 1 Вт в ждущем режиме;
  • не более 5 Вт в режиме передачи данных.

Встроенный резервный аккумулятор

• Тип: Li-ion;
• Выходное номинальное напряжение: 3,6В;
• Температурный диапазон:
• Рабочий: -20…+65ºС
• Заряда: 0…+45ºС

Навигационный приемник

• Тип: LEA-M8S
• Спутниковые группировки: GPS и ГЛОНАСС;
• Погрешность: не более 15 м при доверительной вероятности 0,95;
• Количество каналов: 80 для поиска, 20 для слежения;
• Точность позиционирования: 4 м (в плане), 6 м (по высоте);
• Погрешность определения скорости: 0,1 м/с.
• Чувствительность: при отслеживании -161 dBm (-166 дБВт), при приёме -144 dBm(-149 дБВт)
• Среднее время до первого определения местоположения:
  • Холодный старт - 34 с.
  • Теплый старт – 32 c.
  • Горячий старт – 1 c.

Модем M95FA

• Диапазоны GSM: 900/1800 MHz
• Класс GPRS: 12
• SIM-карта + SIM-chip (опционально).

Интерфейсы

• Цифровые интерфейсы: RS-485 и CAN;
• Порт CAN для считывания диагностической и эксплуатационной информации с CAN-шины ТС;
• Встроенный зуммер для информирования водителя о небезопасном вождении.

Функциональные возможности

• Передача данных на сервер по каналам GSM/GPRS;
• Передача данных на сервер по каналам GSM/GPRS/EDGE/UMTS/HSPA+ для МТ-700 Pro 285.
• Для МТ-700 Pro 285 поддержка передачи данных о событии экстренного реагирования при авариях посредством тонального (in-band) модема.
• Настраиваемый порог создания записи при изменении входного аналогового сигнала.
• Функция «черный ящик» - запись данных о местоположении и состоянии датчиков в энергонезависимую память терминала при потере сигнала сотовой сети и последующая автоматическая передача записанной информации при восстановлении связи;
• Емкость памяти (черного ящика) абонентского терминала – до 350 000 событий.
• Удаленное конфигурирование и обновление встраиваемого ПО (прошивки) по GPRS с рабочей станции администратора.
• Оперативная диагностика работоспособности с помощью встроенных светодиодов (индикация режима питания, работы GPS/ГЛОНАСС, GSM и соединения с сервером).
• Поддержка SMS-команд для удалённой настройки подключения.
• Возможность отправки SMS-сообщений (в том числе удаленной) на произвольный номер.
• Встроенный датчик стиля вождения;
• Встроенный 3-х осевой акселерометр для определения факта движения транспортного средства, или определения стиля вождения;
• Сохранение отладочной информации в журнал при обнаружении нештатных событий. Журнал может быть запрошен удаленно и локально;
• Поддержка SMS с запросом текущего состояния;
• Поддержка цифровых шин марок автомобилей (описано в статье);
• Возможность отправки SMS сообщения при следующих событиях:
  • Начало движения;
  • Изменение курса на заданную величину;
  • Превышение скорости;
  • Увеличение пройденного пути на заданную величину;
  • Изменение состояния входов;
  • Подсчёт пробега терминалом и передача его на сервер.

Обмен с сервером

• Настраиваемая детализация трека для экономии GPRS-трафика.
• Настраиваемый алгоритм выдачи данных на телематический сервер (по таймауту, по накоплению, по расписанию).
• Возможность настроить формирование точки трека по углу поворота (от 1 до 180°).
• Возможность настроить формирование точки трека по смещению (от 1 до 65535 м).
• Возможность настроить формирование точки трека по времени (от 5 с до 24 ч).
• Возможность шифрования трафика по алгоритму AES-128.
• Автоматическая передача на сервер настроек терминала.

Диапазон рабочих температур:

• -40…+80ºC (без встроенного аккумулятора);
• -20…+65 ºC (со встроенным аккумулятором, отключение заряда ниже 0ºC и выше 45 ºC);
• Гарантийный срок службы 5 лет;
• Гарантия на аккумулятор – 3 месяца с даты отгрузки.

Устойчивость и совместимость

• Соответствует требованиям по устойчивости к электромагнитным помехам до ±200 В по ГОСТ 28751-90.
